高频雷达物位计NYRD806原理

    雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。26G系列雷达物位计采用一种特殊的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。


高频雷达物位计TCRD806特点

雷达物位计采用了高达26GHZ 的发射频率，因而具有：
—波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；
—天线尺寸小，便于安装和加装防尘罩等天线防护装置；
—测量盲区更小，对于小罐测量也会取得良好的效果；
—波长更短，对小颗粒物质的料位测量更适合。
—采用了先进的微处理器和独特的EchoDiscovery 回波处理技术，雷达物位计可以应用于各种复杂工况。
—采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

高频雷达物位计TCRD806技术参数

应　　用：液体，温度、压力、轻微腐蚀的液体。
最大量程：30m
盲区：0.3m
测量精度：±0.1%   ±0.2%  ±0.3%  ±0.5%
天线材料：不锈钢316L喇叭/PTFE振子
天线结构：椎面振子，防露、防凝结物
过程温度：-40～250°C
过程压力：-0.1～4MPa
频率范围：26GHz
信号输出：(4～20)mA/HART
电　　源：两线制/四线制


高频雷达料位计TCRD806典型应用：

产品广泛应用于石油、化工等行业。适用于液体、带搅拌的储罐和过程容器等。尤其适用于带蒸汽液体、高温以及低介电常数介质.
电  厂：蓄水池、废气净化罐、仓泵、灰库、油箱等；
油  田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；
化  工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、分离器等；
冶  金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；
水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；
其  他：食品、制药、环保、造船等行业等；

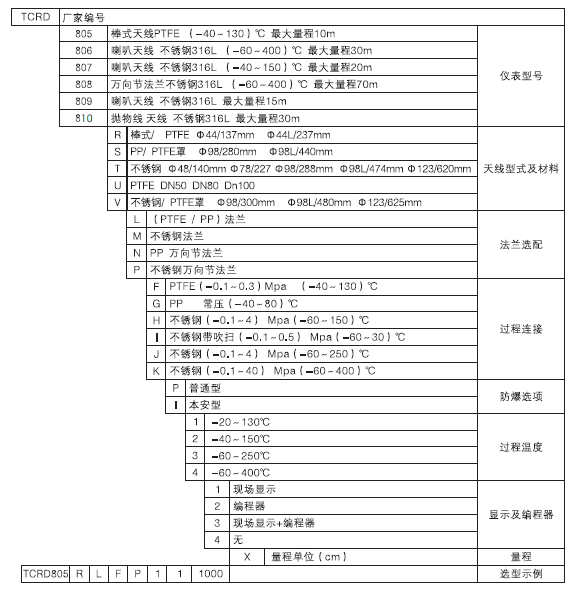

产品选型：
