防爆浮球液位开关适用于船舰，化工及其它工业设备的舱柜中对液位进行两位式控制和报警

技术参数:
型    号:TC-UQK
安装形式:侧   装 Horizontal mounting
开关结构:单点两位式 SPDT
触点容量:SPDT AC;220/10A DC125V/0.6A
切换差:10～30（mm）
介子比重:≥0.85
介子温度:≤200℃
工作压力:1.0MPa
防爆标记:EXdIIBT3～T5
防护等级:IP68
整定方式:定值不可调
浮球直径:Φ60
一、用  途:

    TC-UQK型浮球液位控制器属于两位式物位仪表，适用于对铜，铝，不锈钢等材料不起腐蚀作用的容器内液位的控制。当液位到达高，低级限位置时，控制器输出触电开关信号，实现液位的报警或启停电泵。可广泛应用于石油，化工等工业部门中。TC-UQK型应用于海洋船舶中。

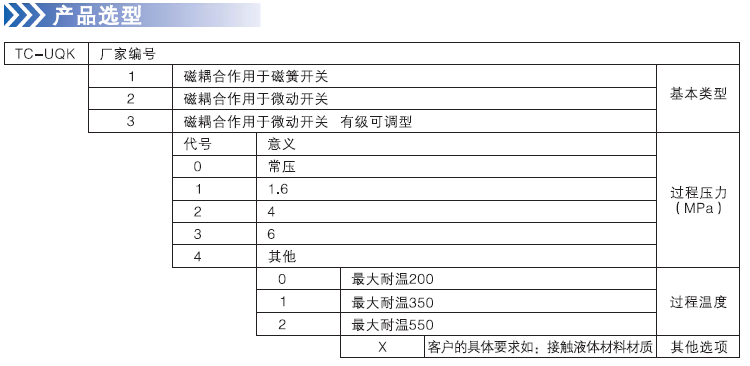

二、型号及主要技术指标

三、结构原理:

控制器由浮球组件与转换机两部分组成。当被测液位变化时，浮球随之上下移动，使连杆端部的磁钢做相反方向移动。到达液位两个控制点时，通过同级性磁力的排斥作用，是转换机构中的磁钢迅速被排斥到另一边，使微动开关接通或断开，输出开关信号，用以实现报警或自动控制。控制器结构，工作原理图见次页。

四、使用须知:

1.被控制介质中，不应含有导磁杂质。

2.被控介质的液面波动频率及幅值不能太大。

3.UQK-03-C型控制器浮球直径若大于法兰孔径时，容器盖必修是可以拆卸的。
